Voici deux propositions de descriptifs (court et détaillé) pour la fiche produit de votre Add-on / Wizard sur votre boutique x-maquinas.com :
Assistant de Palpage & Numérisation 2D/3D (Add-on Mach3)
Transformez votre CNC sous Mach3 en une véritable station de numérisation 3D et de palpage de profil 2D. Conçu pour fonctionner idéalement avec des palpeurs 3D (filaires ou Bluetooth), cet assistant automatise le relevé topographique de pièces complexes et le profilage d'arêtes.
Double palpage haute précision (approche rapide + mesure lente).
Modes 2D (X/Y) et 3D (Z- en serpentin) totalement configurables.
Gestion automatique de l'activation sans fil (commande relais/signal).
Voici deux propositions de descriptifs (court et détaillé) pour la fiche produit de votre Add-on / Wizard sur votre boutique x-maquinas.com :
Assistant de Palpage & Numérisation 2D/3D (Add-on Mach3)
Transformez votre CNC sous Mach3 en une véritable station de numérisation 3D et de palpage de profil 2D. Conçu pour fonctionner idéalement avec des palpeurs 3D (filaires ou Bluetooth), cet assistant automatise le relevé topographique de pièces complexes et le profilage d'arêtes.
Double palpage haute précision (approche rapide + mesure lente).
Modes 2D (X/Y) et 3D (Z- en serpentin) totalement configurables.
Gestion automatique de l'activation sans fil (commande relais/signal).
Développé par X-maquinas, cet Add-on / Wizard dédié à Mach3 offre une solution clé en main pour numériser la surface de vos pièces ou effectuer du relevé de profil 2D avec une grande précision.

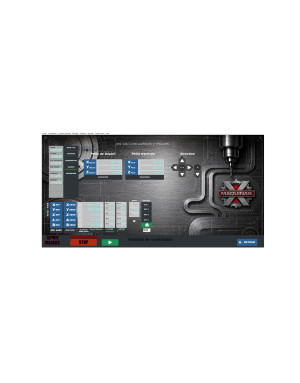

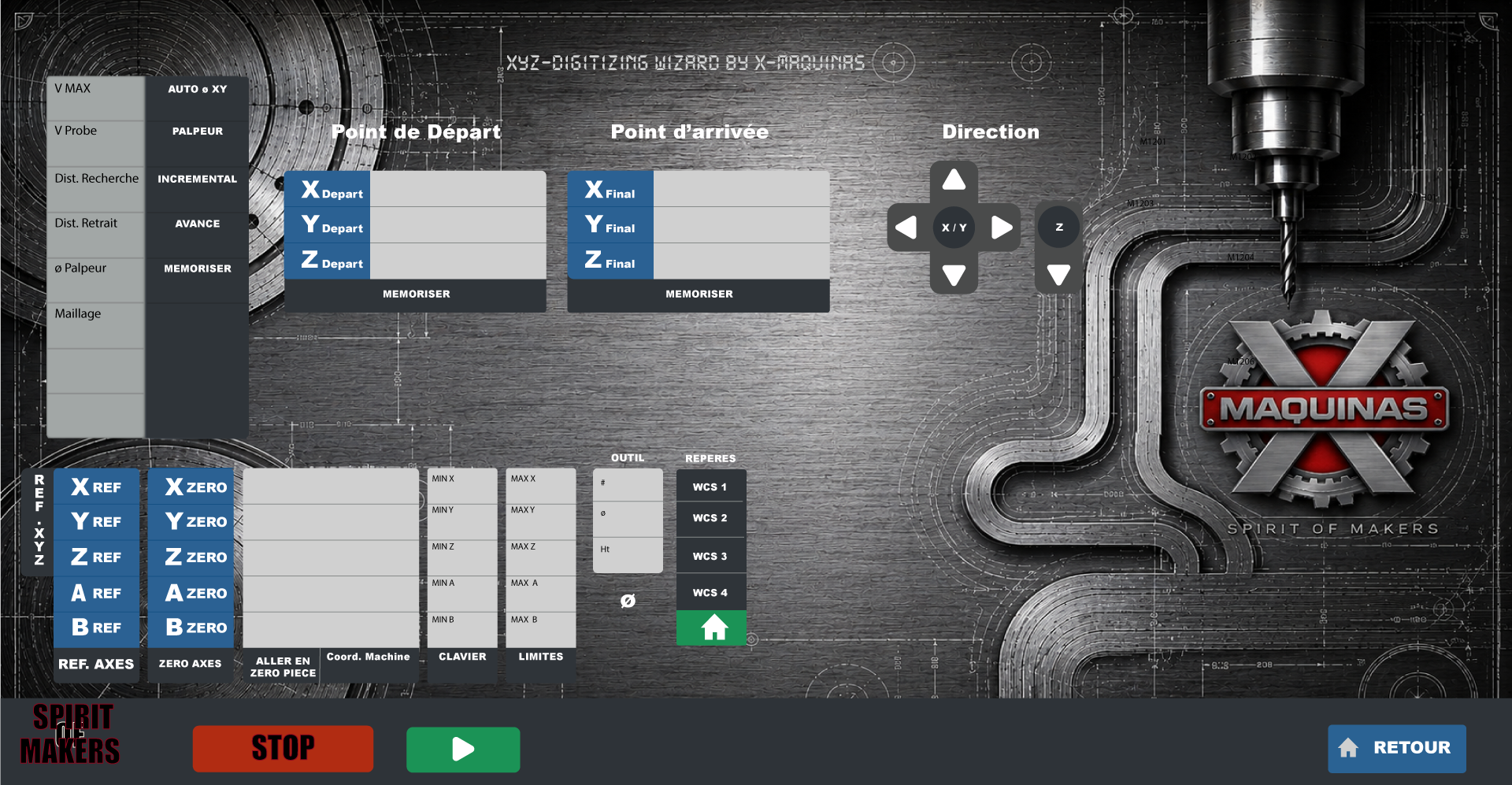

Grâce à son interface ergonomique et intuitive intégrable directement dans votre menu Mach3, il élimine la complexité de programmation des macros de palpage et sécurise vos trajectoires.
Stratégie à double passage (Algorithme Haute Précision)
Chaque point est contrôlé en deux phases : une approche rapide à vitesse de recherche (V_Max) pour gagner du temps, suivie d'un dégagement et d'une touche à vitesse lente (V_Probe) pour une répétabilité et une précision optimales.
Mode 3D Topographique (Grid & Serpentin)
Numérisez la surface complète d'un objet selon un maillage XY personnalisable (Grid Step). L'outil effectue un balayage continu en zig-zag sur l'axe Z pour réduire au maximum les temps morts.
Modes 2D Profilage Vectorisé (Axes X et Y)
Relevez facilement le contour d'une pièce le long des axes X ou Y à hauteur Z fixe. Le système gère automatiquement l'inversion vectorielle du palpage et du dégagement selon le sens choisi (X+, X-, Y+, Y-).
Gestion Intelligente des Capteurs Sans Fil / Bluetooth
Intègre une temporisation paramétrée et le contrôle matériel automatique (Output) pour l'activation et l'extinction de vos récepteurs de palpeur sans fil, évitant ainsi l'usure prématurée des piles.
Fichier de Sortie Directement Exploitable
Tous les points mesurés sont enregistrés instantanément dans un fichier texte brut (Digitize_Points.txt), prêt à être importé dans vos logiciels de CAO/FAO pour la reconstruction de surfaces ou de nuages de points.
Compatibilité : Mach3 (Toutes versions CNC Miller / Routeur).
Fichiers inclus : Fichier d'interface .set optimisé, macros d'initialisation et d'exécution VBScript.
Paramètres configurables :
Coordonnées des points de départ et de fin ($X, Y, Z$).
Vitesse d'approche et vitesse de mesure.
Pas du maillage et distance de sécurité de dégagement.
Distance maximale de recherche de contact.
Installation : Copier-coller simple dans le dossier Addons de Mach3.

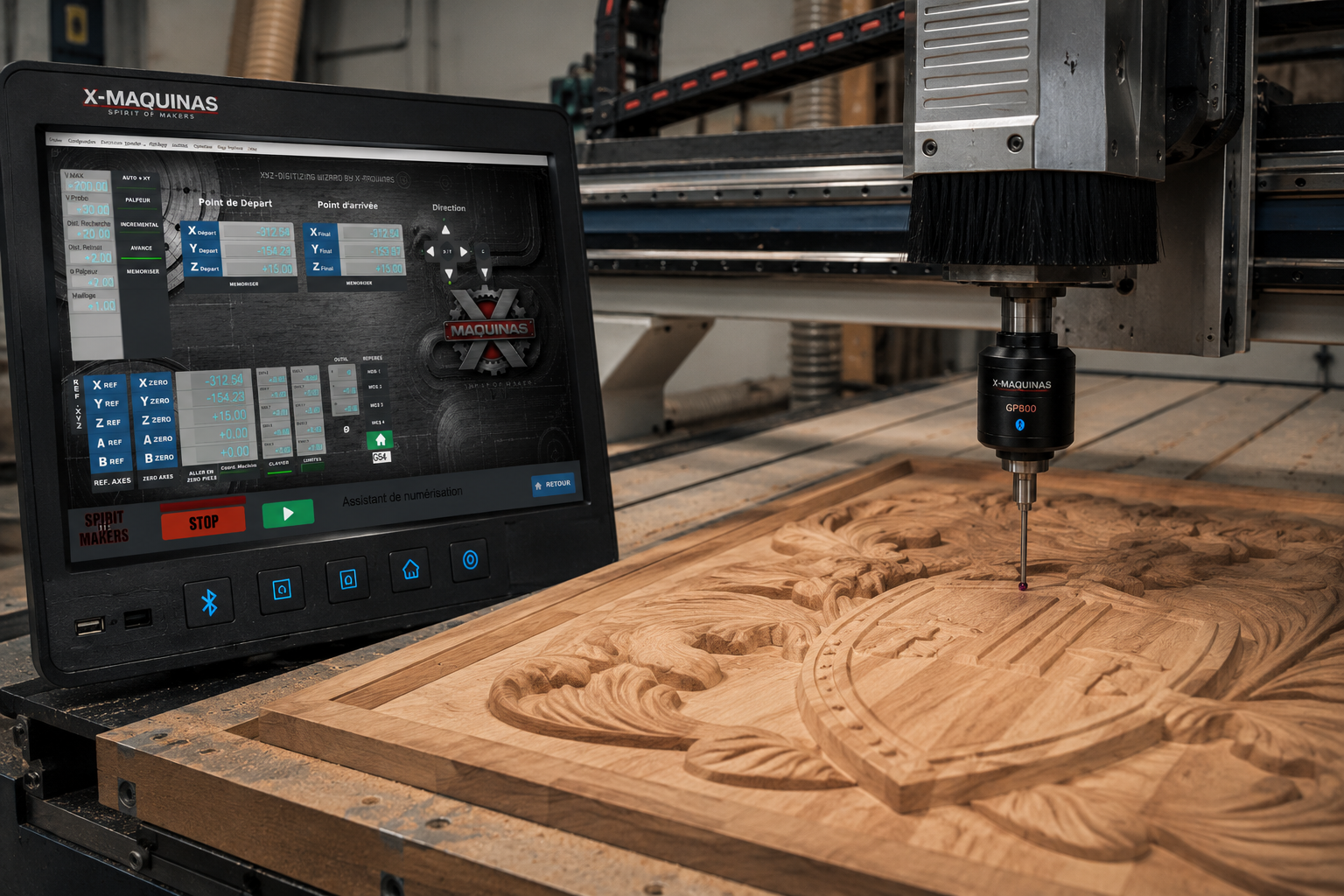

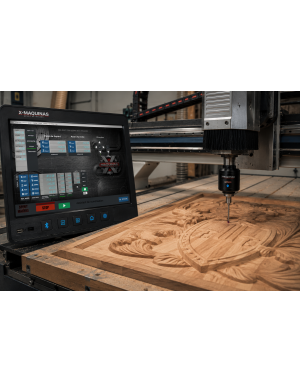

Copie et rétro-conception de formes organiques ou moulures.
Relevé de pièces gauchies ou irrégulières pour surfaçage / gravure adaptative.

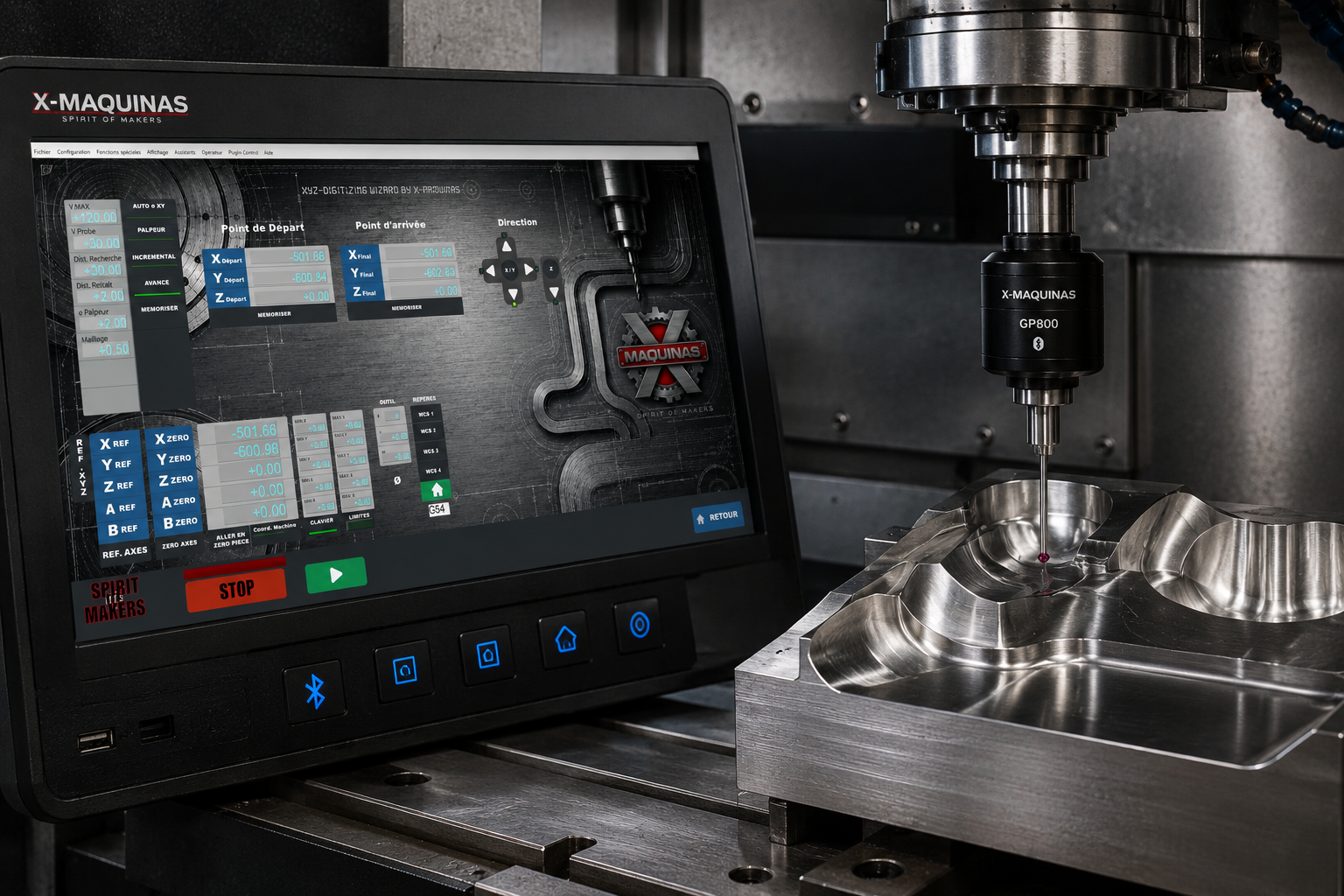

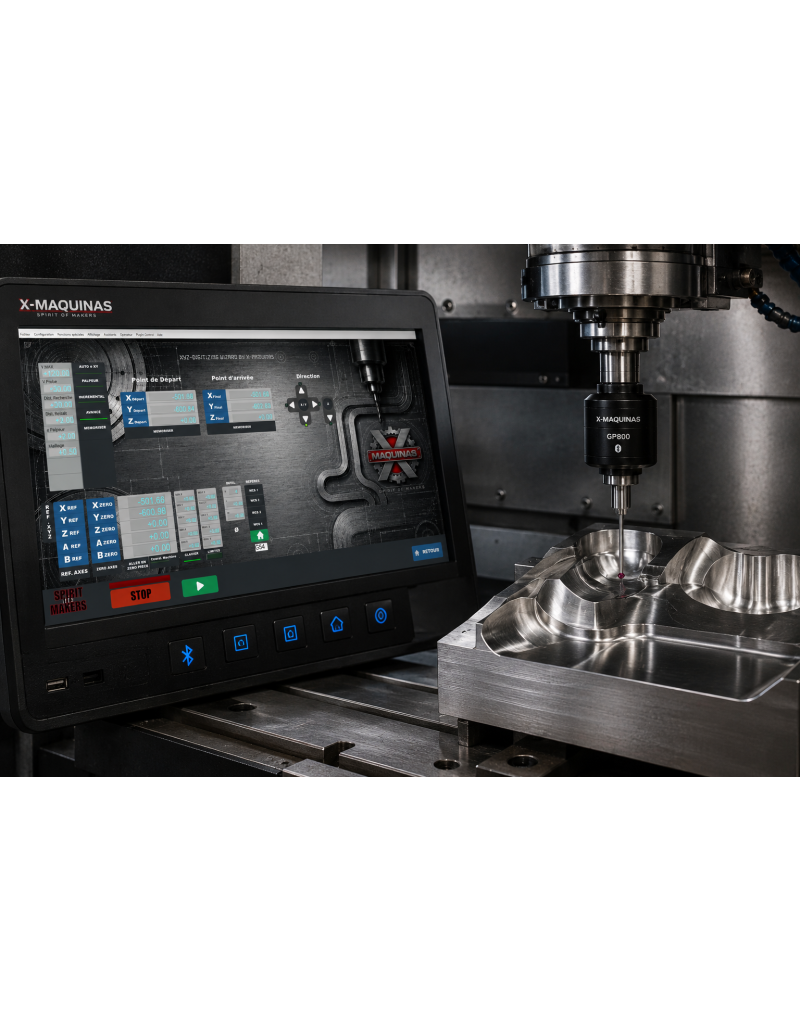

Palpage de contours et vérification dimensionnelle de pièces usinées.
