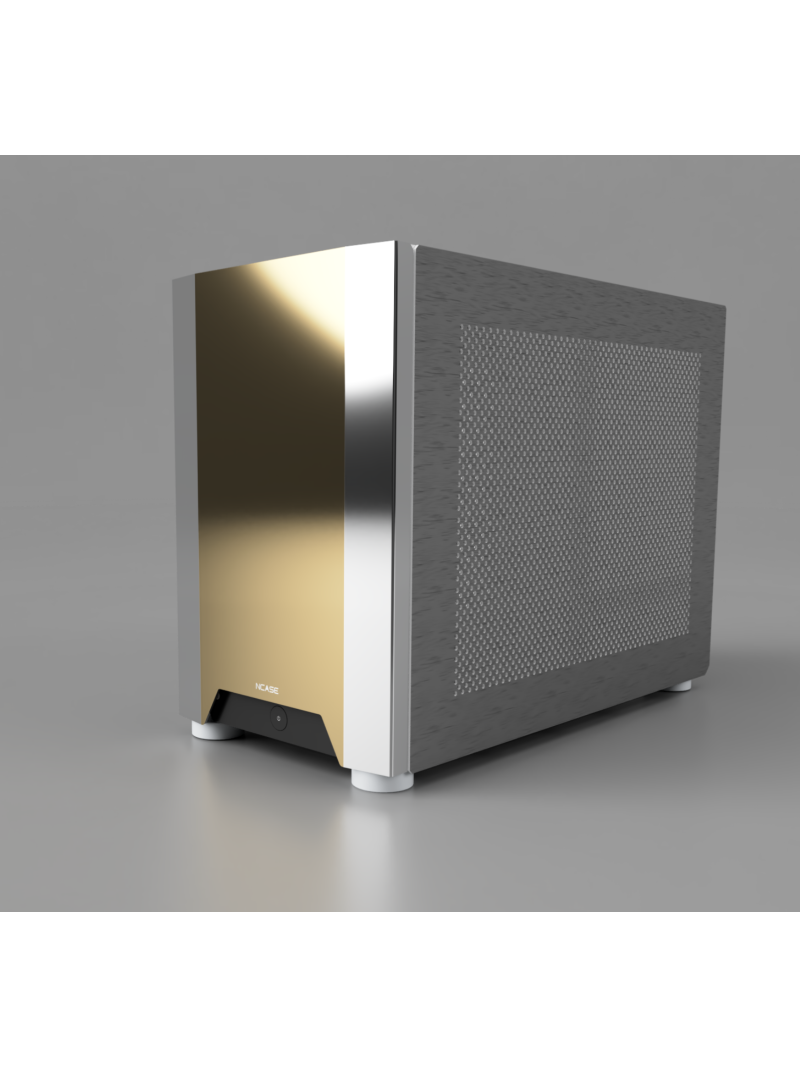

MAX-SERVO-CONTROL

Vendu uniquement avec nos CNC, et appairé lors de la fabrication !

Conçu par nos soins avec une électronique fiable, éprouvée et sans aucun parasite.

Un condensé de technologie dans un boitier compact et isolé, disposant d'une ventilation optimale et silencieuse.

Le controleur intègre toute la gestion des controles de votre CNC sous servomoteurs sur 3 Axes (ou plus sur devis) ainsi que la gestion du changeur de fraise ATC.

Controles des moteurs pas à pasen Servo moteur CLosed Loop, palpeur de fraise Haute précision,...

Gestion des sorties :

Contrôle des Axes X YZ pour des servo moteurs closed loop  60v 6A - 360w  chacun
Variateur de phase du moteur de broche jusque 2.200w TRI 220v

Contrôle ouverture Fermeture du porte Fraise ATC

2 Sorties pilotées par relaies pour brumisation , et soufflage des copeaux.

Gestion des entrées :

Bouton Arrêt d'urgence sur le boitier

Pouton pression sur le boitier poru ouvir le porte fraise manuellement.

Lecture des 6 capteurs de référencement  et fin de course sur les Axes XYZ (Effet HAALL-  (COntacteurs electromagnétiques)
Lecture du palpeur de hauteur de Fraise ( Fiche à trois cvontacts : +24 - Masse - Signal )

Controleur XHC-P  Ehternet pour Mach3 2.000Khz ROM modifiée par nos soins.

A connecter à votre PC sous windows XP à Window 11 en  ETHERNET 1GB

Le Boiter est fermé et scellé ne peut être modifié par vos soins sans perte de garantie

Voltage :

220v 50Hz -  16A

Dimensiosns :

L :380mm l: 250mm H: 370mm
Poids net : 12Kg

Connexion Cntroleur  <-> PC.  via Ethernet 1GB Minimum..
