CUBO-ATC MACH3| Contrôleur pour CNC à changeur d'outils | Made in Spain

CUBO-ATC

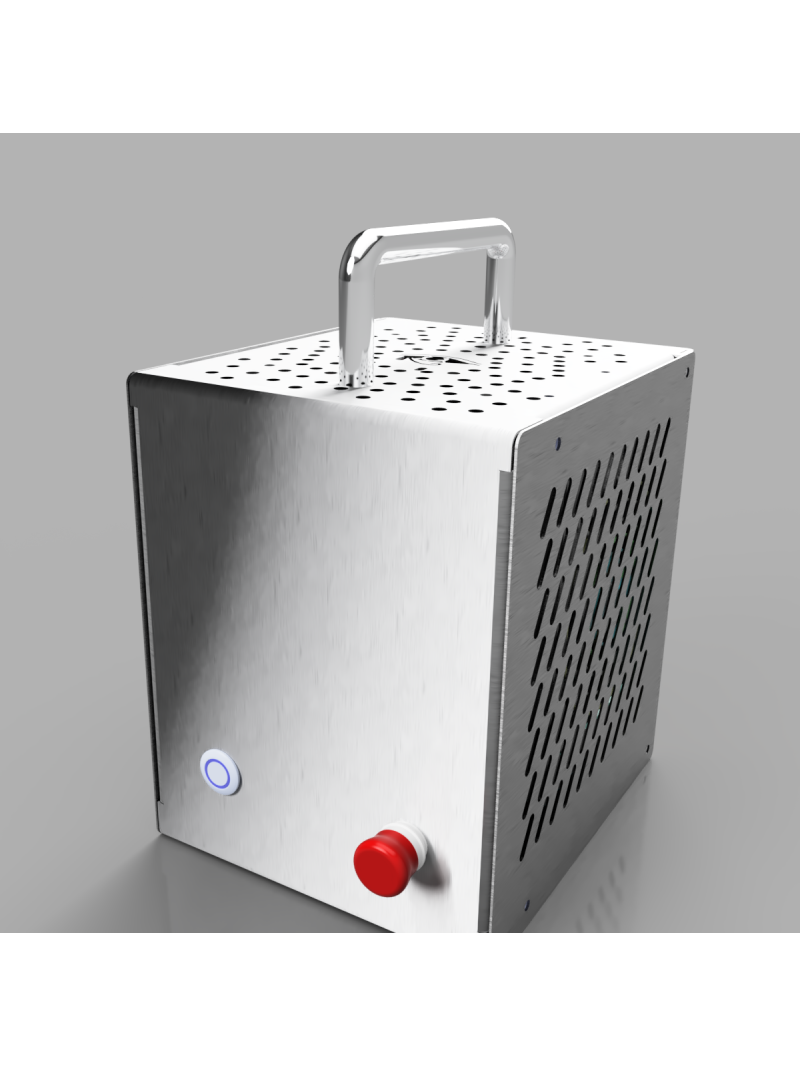

Tire son nom de. son aspect cubique.

Conçu par nos soins avec une electronique fiable, éprouvée et sans aucun parasite.

Un condensé de technologie dans un espace réduit, disposant d'une ventilation optimale et silencieuse.

Le cube intègre toute la gestion des controles de votre CNC sur 3 Axes ainsi ue la gestion du changeur de fraise ATC

Controles des moteurs pas à pas, palpeur de fraise,...


750,00 €
5 1
,
5/ 5
Connexion PC
Quantité

CUBO-3

Tire son nom de. son aspect cubique.

Conçu par nos soins avec une electronique fiable, éprouvée et sans aucun parasite.

Un condensé de technologie dans un espace réduit, disposant d'une ventilation optimale et silencieuse.

Le cube intègre toute la gestion des controles de votre CNC sur 3 Axes ainsi ue la gestion du changeur de fraise ATC

Controles des moteurs pas à pas, palpeur de fraise,...


Gestion des sorties :

Contrôle des Axes X YZ pour des moteurs pas à pas 24v 5A - 120w
Variateur de phase du moteur de broche jusque 2.200w TRI 220v

Contrôle ouverture Fermeture du porte Fraise ATC

2 Sorties pilotées par relaies pour brumisation , et soufflage des copeaux.

Gestion des entrées :

Bouton Arrêt d'urgence sur le boitier

Lecture des 3 capteurs de référencement sur les Axes XYZ (Effet HAALL-  (COntacteurs electromagnétiques)
Lecture du palpeur de hauteur de Fraise ( Fiche à trois cvontacts : +24 - Masse - Signal )

Detail de la connectiquer

A connecter à votre PC sous windows XP à Window 11 en USB ou ETHERNET 1GB

Le Boiter est fermé et scellé ne peut être modifié par vos soins sans perte de garantie

Voltage :

220v 50Hz -  12A

Dimensiosns :


LxlXh : 225x200x265mm
Poids net : 4Kg

Connecteurs entrée sortie CNC par fiches DIN

Connexion CUBO <-> PC.  via Ethernet 1GB ou USB 2.0
