Spirit of Maker / Screen Set 5 axis para autocambiador ATC

Ce skin set est la référence pour l'utilisation d'une CNC avec changeur d'outils automatique sur Mach3.

Cet ensemble d'écrans et les macros ont été conçus pour un routeur CNC utilisant une broche ATC à grande vitesse avec des porte-outils ISO 20/30.

Ce qui rend l'ensemble My Screen unique, c'est la possibilité de placer n'importe quel outil jusqu'à 98 dans n'importe quel emplacement afin que vous ne soyez pas limité à l'utilisation des numéros 1 à 10.
Les outils ne sont mesurés qu'une seule fois lors de leur insertion, ensuite la valuer est conservée.
Le protocole de changement d'outils selon votre machine prend de 20 à 30 secondes.
Les fraise de #100 à 255 sont demandées manuellement et seront mesurées systématiquement avant usinage.

Vous pourrez donc dans le meme programme utiliser 9 fraises en automatique et 155 Fraises en chargement manuel. (Via un bouton sur l'ecran permettant de liberer le porte fraise)

Vous pourrez même cocher une case pour chaque outils afin de contrôler le bris ( Le controle s'effectue en 10s).  (Les fraise de petites tilles peuvent de casser , en cas de différence de taille , la machine se met en pause , vous demande de changer la fraise et la mesure à nouveau avant de reprendre le cycle d'usinage.

Gestion des sorties permettant de contrôler 3 Sorties : Par exemple un etau , une pompe de lubrification et un souffleur d'air.

L'ouverture fermeture de la broche se fait via OUTPUT3

La fonction ATC est bien gérée et ne nécessite pas forcement la lecture des entrées Broche ouverte / fermée.

Jeu d'écrans de type rack à 9 positions. (Le palpeur de fraise est caché dans le dixieme emplacement)
Une version est fournie pour utiliser 10 Positions. (Fonctionnement réduite sans controleur de bris de fraise)

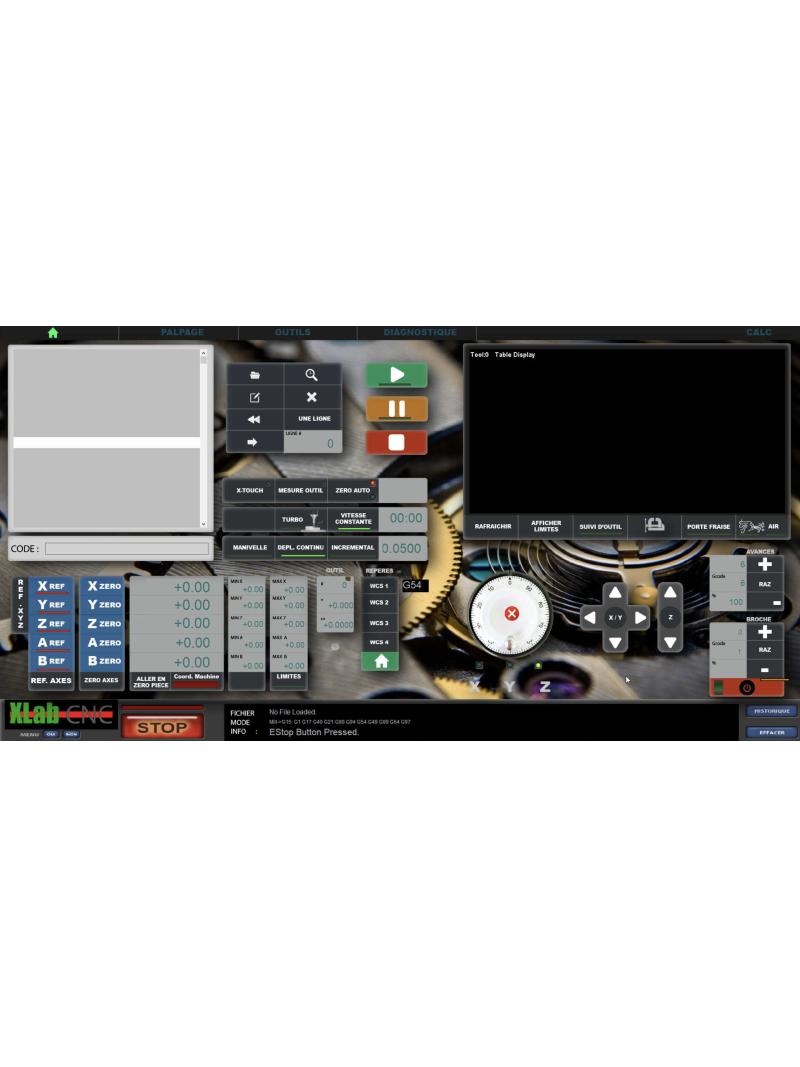

Ecran Principal

Toutes les fonctions essentielles sont disponibles sur cet ecran
Mesure de hauteur de fraise, Depalcement des axes , ouverture d'un Gcode. , exécution du Gcode, ....

Ecran Mesure des Outils

Sur cet ecran on définit l'empalement du palpeur fixe.

Si votre palpeur est mobile, vous pourrez mesurer sur une pièce avec "MESURER SUR PLACE"
La mesure déduira bien évidement l'epaisseur du palpeur qui est entre la fraise et la pièce et fera le Z à Zero en Surface pièce.
Cette fonction est devenue désuette avec l'utilisation des mesures de fraises, on peu quelque soit le décalage choisi (WVS ou G54 G55, ....)  est tranquille en utilisant le Zero sous la pièce.
La calibration sert à mesurer la broche sans Fraise (Outil 0) afin de se calibrer et mesurer aini les longuerus des autres fraises.
NE JAMAIS UTILISER LE T0 dans vos programmes

Ecran Changeur d'outils ATC

On défini ici les emplacement de chaque porte outils, et les Xlib, Ylib et Zlib pour effectuer la libération du porte fraise. (En rack par le haut, ou des pinces en latéral)
Pour les changeurs d'outils équipés d'un axe rotatif, une version spécifique du screenSet SPIRIT OF MAKER existe ici.

Ecran RECHERCHE DE PIECE

Recherche de l'origine de votre pièce , mesure de la hauteur, etc etc...

ATTENTION :

Si vous n'avez pas acheté votre palpeur chez nous, il faudra glisser les macros de tracking par vous même que votre revendeur à dû vous forunir.
Un add-on optionnel est disponible avec des macros standards, si vous le souhaitez.  CLIQUEZ ICI

En Bonus : Calculateur de vitesses d'usinage
